小米红米电视 TTL UART 调试开发板｜HDMI 转 Type-C
原价为：¥39.00。¥35.00当前价格为：¥35.00。
库存 1 件
产品简介
适用于小米、红米电视设备调试的 TTL UART 单片机开发板，采用 CH340 USB 转串口芯片。HDMI 端连接电视设备端，Type-C 端通过 USB-A 转 Type-C 数据线连接电脑，可用于查看启动日志、串口通信、故障排查、系统调试及分区信息读取与备份等操作。
HDMI 接口仅作为电视设备端的调试连接接口，不支持 HDMI 音视频传输。
额外信息
| 重量 | 0.1 公斤 |
|---|---|
| 尺寸 | 5.5 × 2 × 0.8 厘米 |
| 闲鱼/GooFish | 爱音乐爱生活爱科技/作者 |
| hi@qmye.com/代售 | |
| rcmotd/代售 | |
| 1870260/代售 |

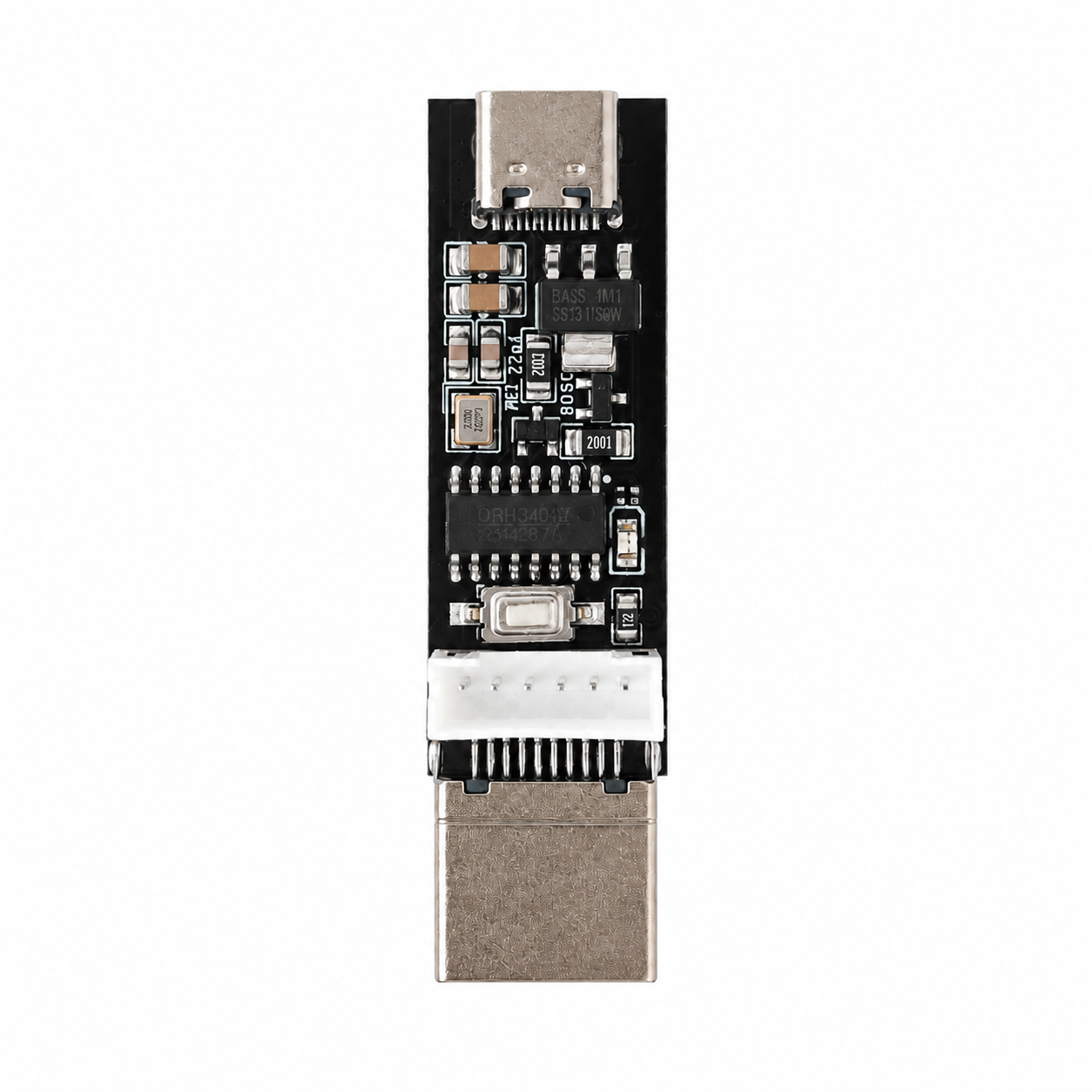

小米红米电视 TTL UART 串口调试开发板
本产品是一款适用于小米电视、红米电视维修、开发和系统研究场景的 TTL UART 串口调试开发板。
开发板采用 CH340 USB 转串口芯片，一端为 HDMI 接口，用于连接兼容的小米或红米电视设备端调试接口；另一端为 USB Type-C 接口，可通过带有数据传输功能的 USB-A 转 Type-C 线连接电脑。
电脑识别 CH340 串口后，可配合串口终端软件查看电视启动信息、分析系统故障并执行相应的调试操作。
除小米、红米电视调试外，本开发板还可用于 ESP32、ESP8266 等采用 3.3V TTL UART 接口的单片机或开发板，支持串口通信、程序烧写和开发调试。在目标开发板接口及复位、启动引脚定义兼容的情况下，可配合烧写软件实现自动下载和自动复位。
主要用途
- 查看小米、红米电视开机启动日志
- 进行 TTL UART 串口通信和命令调试
- 分析卡开机、反复重启及系统异常
- 查看设备系统、硬件和分区信息
- 在设备权限与软件工具支持的情况下备份分区
- 用于电视主板维修、固件研究和开发测试
- 适合电子维修、单片机开发及串口调试场景
- 调试及烧写 ESP32、ESP8266 等 3.3V TTL 单片机或开发板
- 在兼容的接线和软件环境下实现自动下载、自动复位
- 通过板载按钮对连接的单片机进行手动复位
- 根据调试需求选择 TX 或 RX 数据指示灯闪烁
功能说明
1/2 指示灯选择
板载“1/2”选择位用于选择数据指示灯的显示状态，可根据需要选择：
- TX 数据发送时 LED 闪烁
- RX 数据接收时 LED 闪烁
该功能便于观察串口数据传输状态，帮助判断设备是否正在发送或接收数据。
自动下载与自动复位
调试或烧写兼容的 ESP32、ESP8266 等单片机开发板时，在目标设备引脚定义、启动电路和烧写软件支持的情况下，可实现自动进入下载模式、自动烧写和烧写完成后的自动复位，减少手动操作步骤。
手动复位按钮
板载按钮开关可用于对连接的单片机或开发板进行手动复位。在自动复位条件不满足，或需要重新启动目标设备时，可通过按钮执行复位操作。

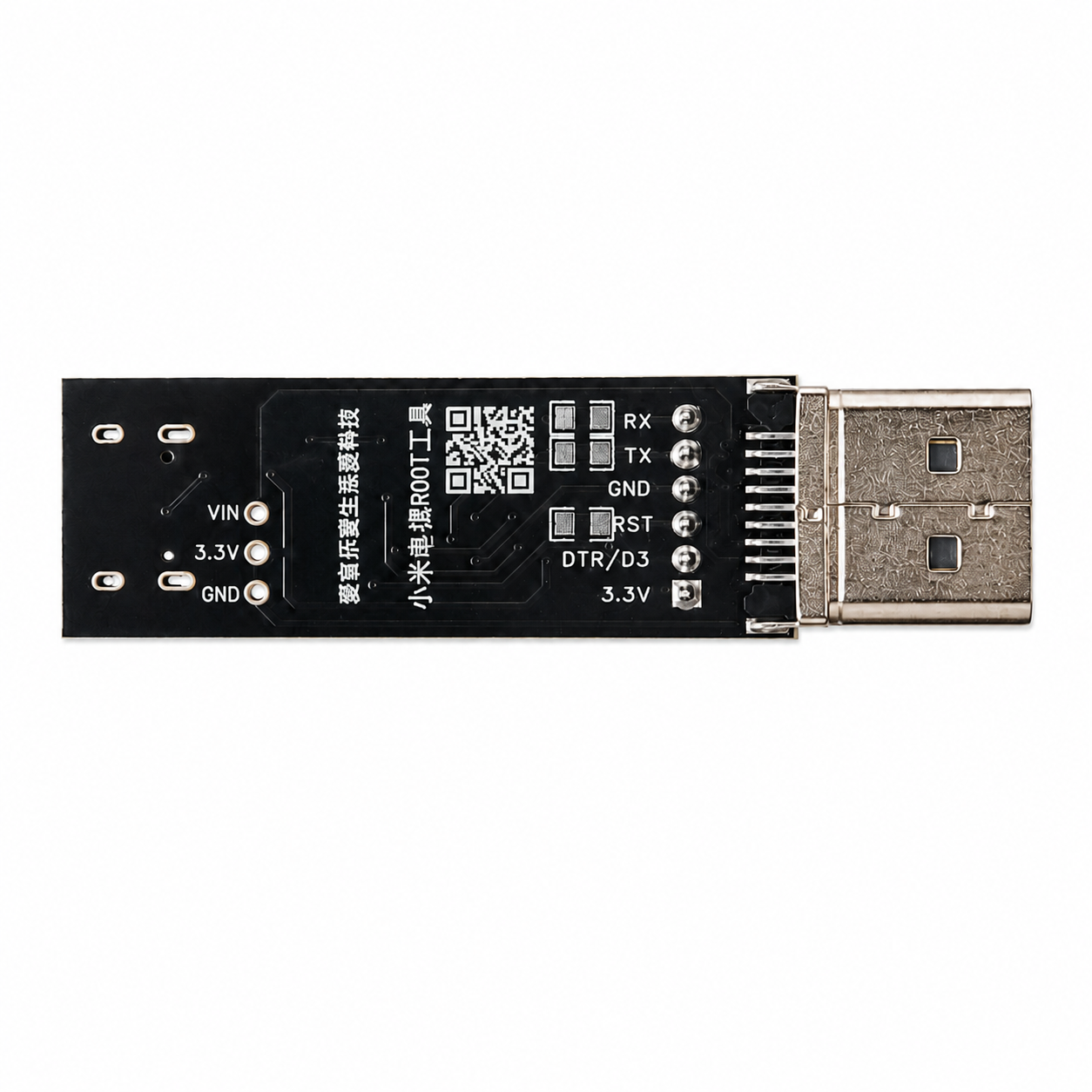

接口说明
HDMI 端：
连接兼容的小米或红米电视设备端调试接口。

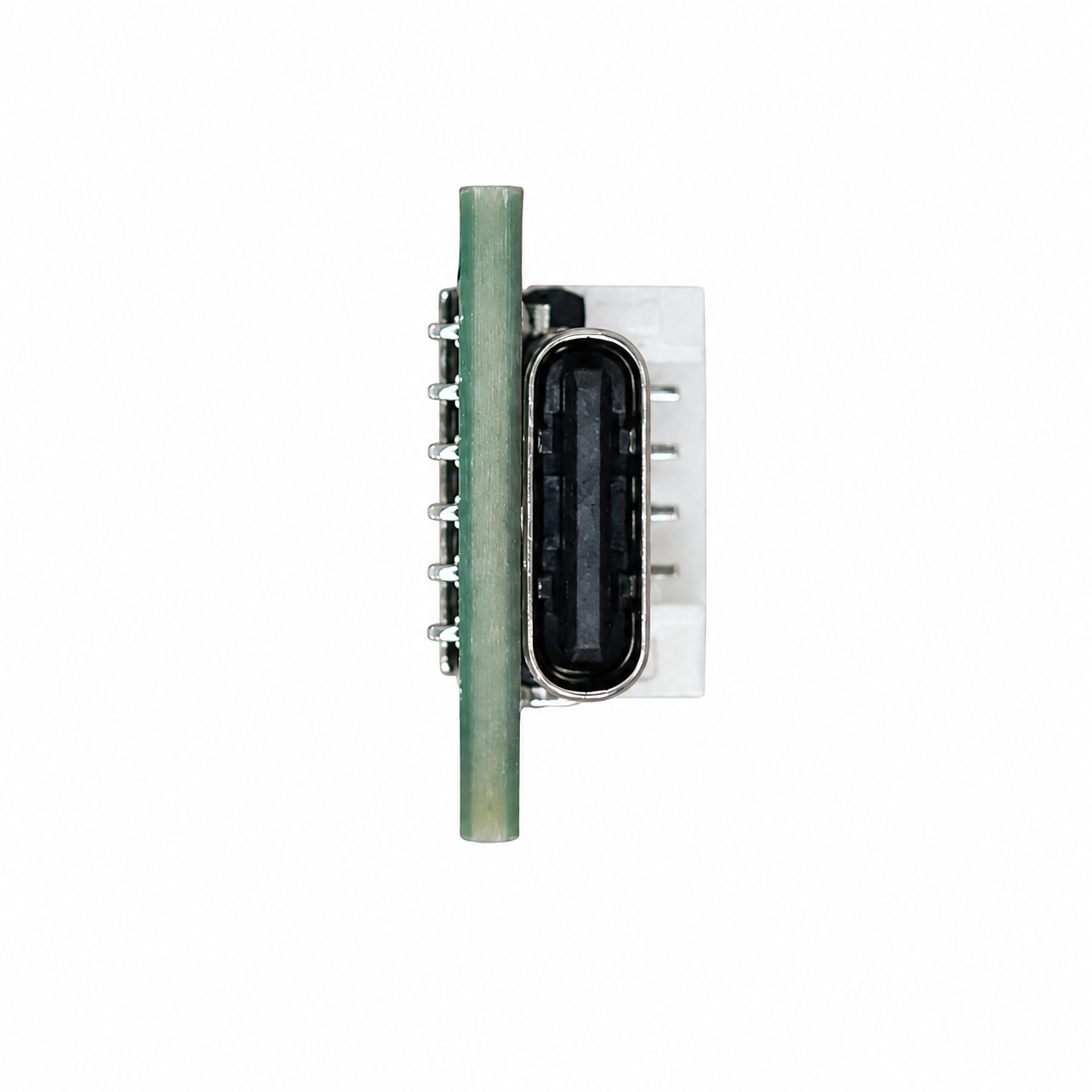

Type-C 端：
通过 USB-A 转 Type-C 数据线连接电脑，用于供电和 USB 串口数据通信。
重要提示：

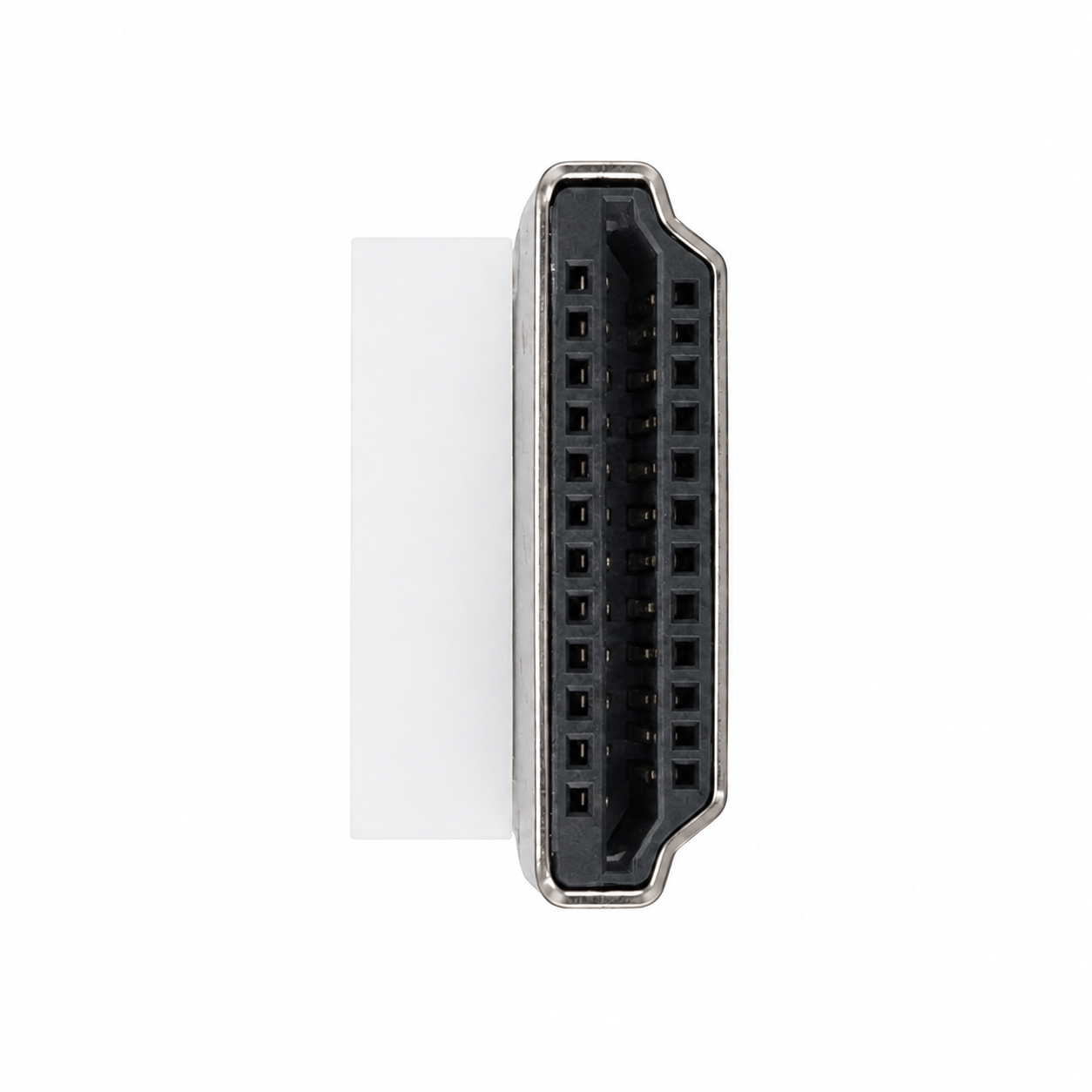

本开发板上的 HDMI 接口不是标准音视频输出接口，不能用于连接显示器，也不能传输 HDMI 视频或音频信号。
产品参数
| 项目 | 参数 |
|---|---|
| 产品类型 | TTL UART 串口调试开发板 |
| 适用设备 | 部分小米电视、红米电视 |
| USB 转串口芯片 | CH340 |
| 设备端接口 | HDMI |
| 电脑端接口 | USB Type-C |
| UART 信号电平 | 3.3V TTL |
| 常用波特率 | 115200 |
| 常用串口格式 | 8N1 |
| 数据位 | 8 |
| 停止位 | 1 |
| 校验位 | 无 |
| 流控 | 无 |
| 连接线 | USB-A 转 Type-C 数据线 |
| 单片机支持 | ESP32、ESP8266 等兼容 3.3V TTL UART 的设备 |
| 数据指示功能 | 可选择 TX 或 RX 数据传输时 LED 闪烁 |
| 复位功能 | 支持按钮手动复位，兼容条件下支持自动复位 |
| 烧写功能 | 兼容条件下支持自动进入下载模式和自动烧写 |
| 主要用途 | 启动日志、串口调试、故障诊断、分区信息读取与备份、单片机程序烧写 |
电压说明
3.3V TTL 电平
本开发板连接电视设备端时，UART 串口信号使用 3.3V TTL 电平。
- HDMI 端用于连接电视的 UART 调试接口。
- Type-C 端用于连接电脑，进行 USB 串口通信。
- 请勿将外部 5V 电源直接接入电视端 UART 引脚。
- 请勿使用 5V TTL 串口信号直接连接电视主板。
- 错误电压可能损坏电视主板、调试接口或开发板。
- 调试 ESP32、ESP8266 或其他单片机前，也请确认目标设备使用 3.3V TTL 信号电平。
使用方法
- 确认电视型号、主板版本及设备端接口定义兼容。
- 将开发板的 HDMI 端连接到电视设备端调试接口。
- 使用支持数据传输的 USB-A 转 Type-C 线连接开发板与电脑。
- 在电脑上安装 CH340 驱动。
- 打开串口调试软件并选择对应的 COM 端口。
- 将常用波特率设置为 115200。
- 串口参数一般设置为 8 数据位、1 停止位、无校验、无流控。
- 启动电视并查看串口输出内容。
单片机调试与烧写说明

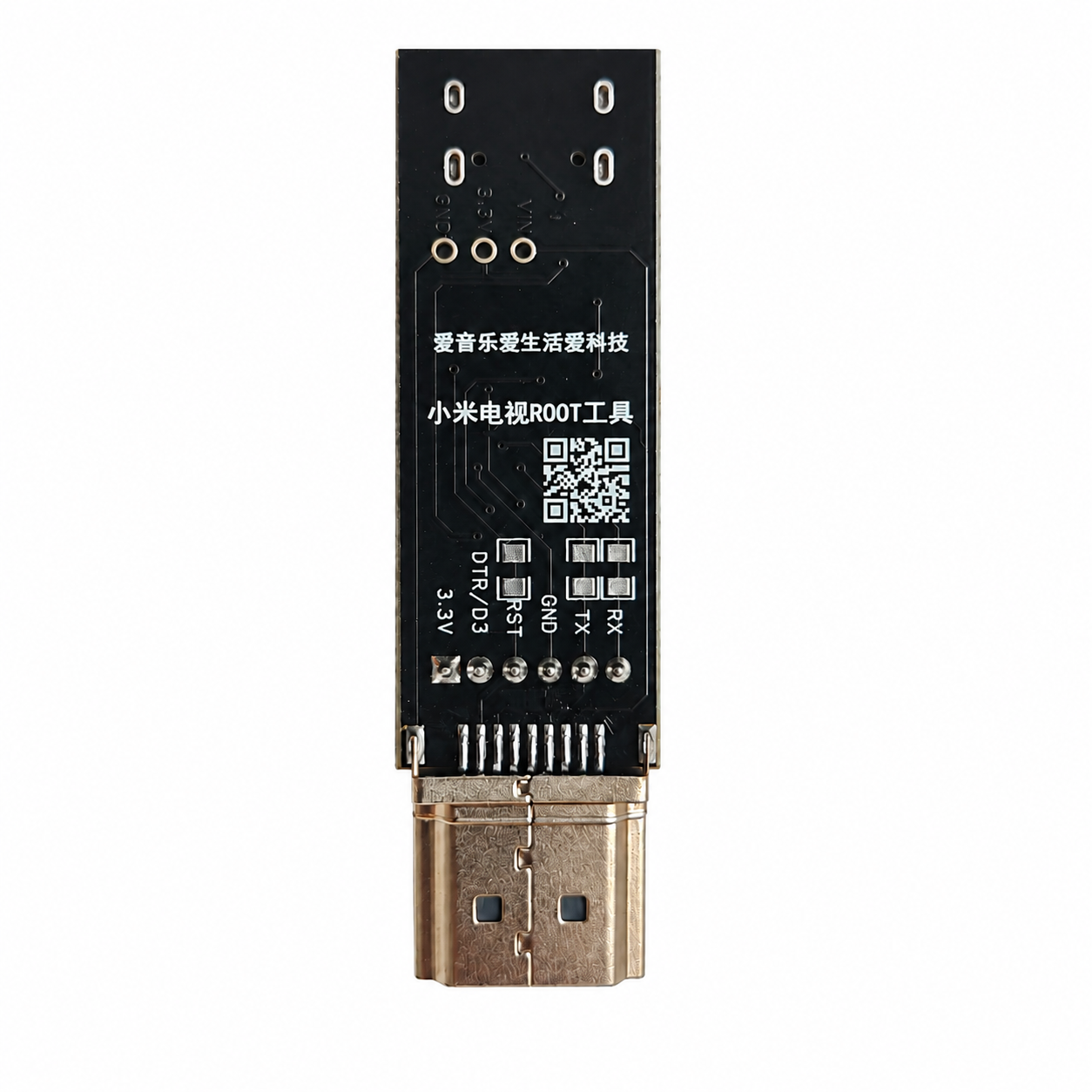

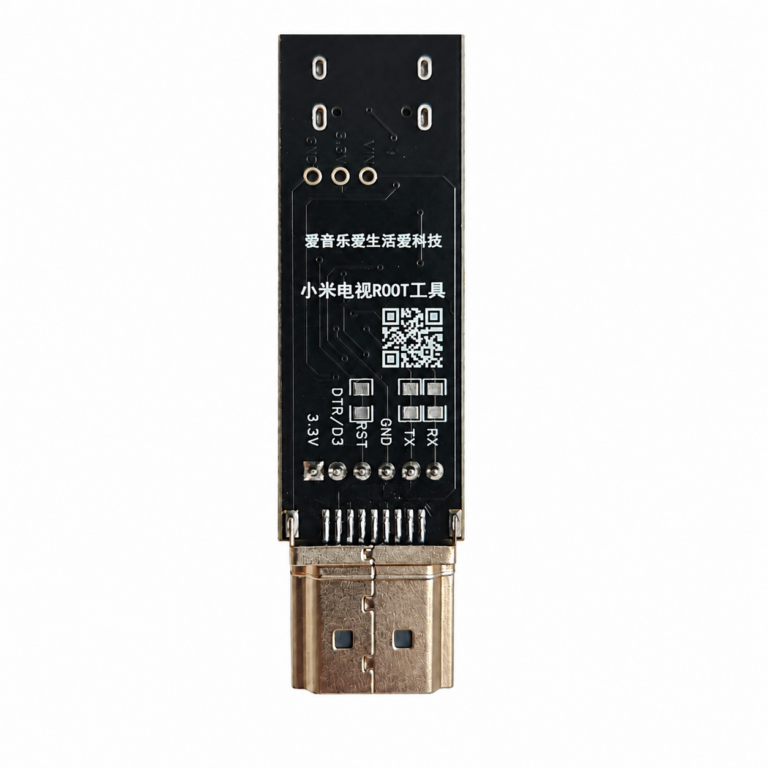

用于 ESP32、ESP8266 等单片机或开发板时，请根据目标设备的接口定义正确连接 TX、RX、GND、3.3V、复位及启动控制引脚。
- TX 与 RX 通常需要交叉连接。
- 调试板与目标设备必须共地。
- 请确认目标设备使用 3.3V TTL 电平。
- 选择正确的串口端口、芯片型号和烧写参数。
- 在引脚及烧写软件兼容时，可实现自动进入下载模式、自动烧写和自动复位。
- 如无法自动复位，可使用板载按钮进行手动复位。
- 可通过“1/2”选择位设置 TX 或 RX 数据传输时的 LED 指示状态。
兼容性与注意事项
- 适用于部分小米和红米电视，不代表所有型号均可直接使用。
- 不同电视型号、主板版本和生产批次的调试接口定义可能不同。
- 使用前请确认接口方向、引脚定义及电压要求。
- Type-C 连接线必须支持数据传输，仅支持充电的线材无法进行串口通信。
- 分区读取、备份和系统命令操作需要相应的软件、权限及技术经验。
- 请勿随意执行擦除、格式化或写入命令，以免造成系统损坏或设备无法启动。
- 本产品主要面向电子维修、开发测试及具备相关技术经验的用户。
- ESP32、ESP8266 等单片机的接口定义可能因开发板型号不同而存在差异，连接前请参考目标设备的原理图或引脚说明。
- 自动下载和自动复位功能需要目标开发板的启动、复位电路及烧写软件支持，并非所有单片机或开发板均可直接实现。
- 请勿在未确认电压和引脚定义的情况下连接设备，以免损坏调试板或目标硬件。
